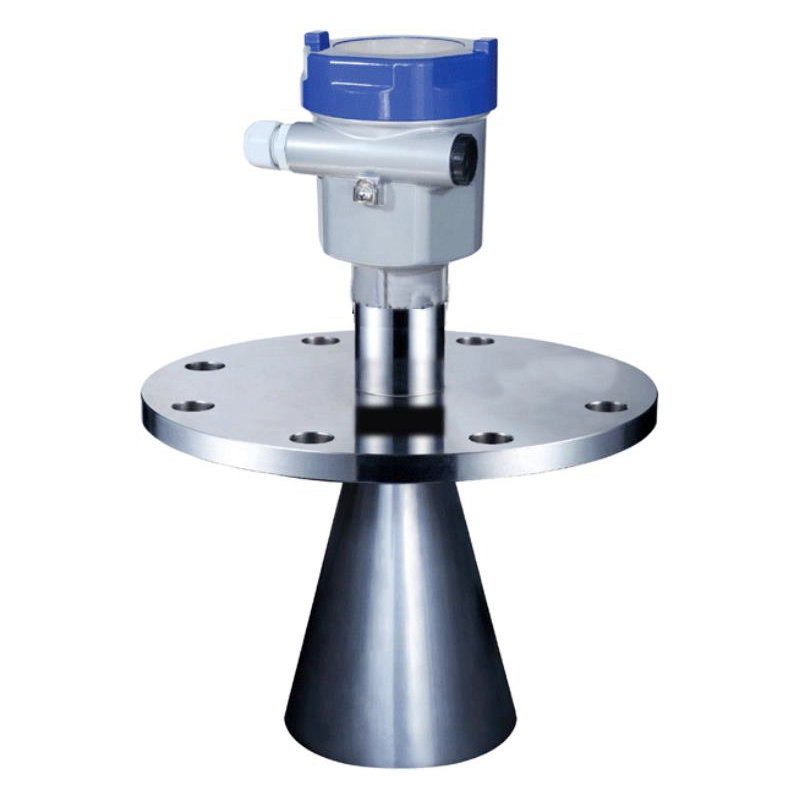

一、簡介

脈沖雷達物位計適用于各種過程條件復雜的容器、儲罐、料倉等，且不受被測介質物理特性變化影響，外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計較大測量距離35m。脈沖雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，和溫度、壓力變化大，有惰性氣體及揮發存在的場合。脈沖雷達物位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無損害。

二、脈沖雷達物位計特性與優勢

1、無盲區，高精度。

2、兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。

3、不受壓力變化、溫度變化、惰性氣體、真空、煙塵、蒸汽等環境影響。

4、安裝簡便，牢固耐用，免維護。

5、HART或PROFIBUS-PA通信協議及基金現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程。

6、測量靈敏，刷新速度快。

7、適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達300℃。

三、脈沖雷達物位計測量原理

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

雷達物位計原理

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證非常高料位不能進入測量盲區。

四、脈沖雷達物位計技術參數

? ? ? ?測量范圍：30米/70米

? ? ? ?過程連接：螺紋、法蘭

? ? ? ?介質溫度：-40～250℃

? ? ? ?過程壓力：常壓

? ? ? ?精　　　 度：±10mm

? ? ? ?頻率范圍：26GHz

? ? ? ?防爆等級：ExibⅡCT6Gb

? ? ? ?防護等級：IP67

? ? ? ?信號輸出：4...20mA/HART(兩線/四線)

? ? ? ? ? ? ? ? ? ? ? ? RS485/Modbus
